摘  要：本文介紹了國內外高性能碳纖維、碳纖維增強樹脂基復合材料、復合材料制造技術等發展現狀及未來發展趨勢，總結了國內碳纖維樹脂基復合材料產業發展存在的問題，分析了國內碳纖維樹脂基復合材料產業發展的需求，提出了碳纖維樹脂基復合材料重點發展方向。

關鍵詞：碳纖維；樹脂基復合材料；復合材料產業；發展現狀；發展方向

碳纖維樹脂基復合材料，特別是碳纖維增強樹脂基結構復合材料，是一類涉及航空航天、新能源、車輛及軌道交通、海洋工程等領域發展的關鍵材料。從“十三五”至2035年，我國碳纖維樹脂基復合材料產業正處于從發展壯大向產業成熟期過渡，邁向產業中高端的關鍵時期。在巨大的市場需求牽引下，碳纖維樹脂基復合材料產業的發展將有廣闊的發展空間，但同時也面臨嚴峻的國際競爭，環境保護等方面的壓力，挑戰和機遇共存。

目前國內碳纖維樹脂基復合材料制造工藝裝備落后，自動化程度低，大規模工業化生產成套工藝與裝備研發能力不足；碳纖維高端產品缺乏，中低端產品成本居高不下；復合材料設計與應用水平不高，技術發展缺乏頂層設計，跨學科綜合設計能力不足，這些已成為阻礙國內高性能復合材料進步的重要原因。美國以知識產權和國家安全為由制造的中美貿易摩擦等貿易保護主義抬頭的大環境下，碳纖維樹脂基復合材料的發展不能依靠借鑒國外技術和經驗，必須堅持以我為主，重點支持，才能實現自主可控。

1 碳纖維樹脂基復合材料產業化技術發展現狀

1.1碳纖維向高性能和低成本雙向快速發展，美國、日本等仍然控制碳纖維核心技術和市場

圖1是全球不同碳纖維廠商的生產能力。日本3家企業，東麗、東邦和三菱麗陽的碳纖維約占全球70%～80%的市場份額，其中東麗公司產能最大，品種規格最齊全，產品性能最好，是全球最大的碳纖維供應商。

圖1 全球不同碳纖維廠商的生產能力

在碳纖維規模生產的同時，碳纖維廠商不斷強化提升碳纖維的性能，高性能化進展明顯。2014年日本東麗公司研制成功T1100G碳纖維，拉伸強度達到6.6GPa，彈性模量達到324GPa；2015年美國赫氏公司研制成功拉伸強度達到5.8GPa，彈性模量達到375GPa的碳纖維。2018年日本東麗公司通過嚴格控制納米級石墨晶體結構，進一步將碳纖維拉伸強度和模量同時提高，新推出的TORAYCAM40X碳纖維的抗拉強度較M40J提高了約30％，同時保持與M40J相當?shù)睦炷Ａ俊８咝阅芴祭w維主流生產技術仍處于日美壟斷局面。

圖2 日本東麗公司的碳纖維性能

國內高性能碳纖維制備與應用技術取得了重大突破，基本掌握了高性能碳纖維研制和生產的核心技術，產品質量不斷提高，高品質T300/T700級碳纖維滿足國防應用需求，T800、M40、M40J和M55J已突破工程化制備技術，正在進行應用考核驗證。

2019年國內碳纖維產能達到26000噸，產能在3000噸以上有4家公司，產業集中度在加速，4家千噸級碳纖維企業的產能已經占到全國總產能的75%。2019年國內碳纖維總銷量大約是12000噸，銷量/產能比為45%，而國際其他碳纖維廠家的銷量/產能比達到75%以上。雖然國內碳纖維銷量/產能比不高，產能得不到充分釋放，但國內碳纖維的擴產愿意仍然強烈，擴產規模大。圖3為國內碳纖維的產能分布，不同碳纖維廠商的擴產計劃見圖7。

圖3 2019年國內碳纖維產能分布

1.2 航空航天復合材料技術進入成熟期，風電和交通領域應用為碳纖維復合材料產業注入了新的活力

碳纖維復合材料是復合材料產業的技術和價值核心，2019年世界碳纖維復合材料年用量約16萬噸，市場總價值約170億美元。碳纖維復合材料用量排名前四的分別是風電（約26%）、航空航天(約23%)、體育休閑（約14%）和汽車（約11%）。碳纖維復合材料銷售收入排名前四的分別為航空航天（約63%）、體育休閑（約15%）、汽車（約6%）和風電（約4%）。

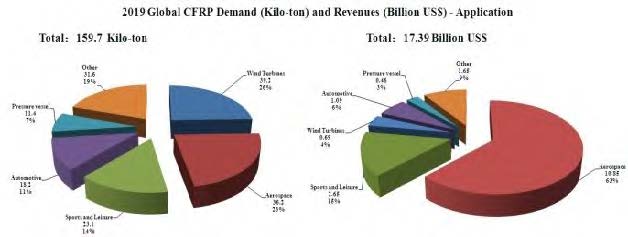

圖4 2019年全球不同領域碳纖維復合材料用量及銷售收入

在全球航空航天碳纖維復合材料市場中，大型商用飛機應用占據了67%，支線飛機12%，直升飛機約6%，軍機12%。大型商用飛機的高產量和復合材料高使用比例，使其復合材料的需求量占絕大多數市場份額，隨著大量采用復合材料的B787和A350飛機的批量生產，以及Boeing和Airbus系列飛機的改進改型復合材料用量的提高，這一比例將進一步達到航空碳纖維復合材料總用量的80%以上。

圖5 航空航天碳纖維復合材料的分布情況

風電和汽車應用為碳纖維復合材料產業注入了新的活力，推動碳纖維復合材料發展跨入到以工業應用為主的新階段。以Vestas為代表的風電碳纖維復合材料市場規模接近39000噸，以BMWi3為代表的汽車復合材料目前市場規模超過18000噸，但由于相對較高的原材料成本及制造成本，碳纖維復合材料尚難大比例替代傳統結構材料。

國內碳纖維復合材料在航空航天、新能源，汽車和軌道交通，體育休閑，建筑和基礎設施等領域也得到大量應用，產業規模迅速擴大。國內四代機復合材料用量達到27%，大型運輸機復合材料用量達到9%左右，直升機復合材料用量達到42%，C919大型客機復合材料用量10%左右。2016年開始，國內民用復合材料生產量已超過德國、日本和美國，2019年碳纖維復合材料產量達到5.8萬噸，占世界復合材料產量的38%。由于這些應用主要為風電葉片和體育休閑，大部分處于中低端，其產值僅為世界復合材料產值的23%左右。

1.3 碳纖維復合材料自動化制造技術日趨普遍，美國、日本、法國、德國等發達國家成為航空航天復合材料的制造強國和大國

隨著碳纖維樹脂基復合材料在航空領域的廣泛應用，復合材料制造工藝向多元化和自動化快速發展，復合材料成型工藝從初期的手糊和手工鋪貼工藝發展到廣泛應用自動鋪放技術。2016年復合材料構件自動化制造比例達到50%。以勞動強度大、過程可控性差、污染嚴重為特點的手糊工藝已經基本消失，以勞動力密集為特點的手工鋪貼工藝也已經減少至30%。

圖6 復合材料成型工藝方法的發展過程

20年前由于勞動力成本因素，以勞動密集為特點的復合材料制造業曾有向中國、馬來西亞等發展中國家轉移的趨勢已經不復存在，美國、日本、法國、德國等發達國家承擔了80%左右航空航天復合材料構件的制造，繼續保持航空航天復合材料的制造大國和強國地位。

國內碳纖維樹脂基復合材料經過30多年的發展，建立了復合材料研發平臺和制造基地，研制的環氧、雙馬和聚酰亞胺等復合材料滿足航空航天領域的應用需求，發展了熱熔預浸料和熱壓罐成型、纖維纏繞成型、樹脂傳遞模塑（ResinTransferMolding，RTM）成型工藝技術，自動鋪帶和自動鋪絲、預浸料自動拉擠等先進高效的工藝技術也開始得到應用。

2 國內碳纖維樹脂基復合材料產業化技術發展存在的問題

2.1碳纖維研發和生產企業技術積累不夠，碳纖維高端產品缺乏，中低端產品成本居高不下，缺乏國際競爭力

國產碳纖維發展以跟蹤仿制模式為主，自主創新能力不足。國產碳纖維高端產品缺乏，目前國內只有國產T800級碳纖維進入工程化應用驗證階段，更高性能的T1100G碳纖維、TORAYCAM40X碳纖維還處于跟蹤研發階段；中低端產品成本居高不下，宇航級T300、T700級國產碳纖維價格國外在1000元人民幣/kg以內，國內在3000-4000元人民幣/kg，缺乏國際競爭力。一方面國產碳纖維產能難以達標，另一方面由于性價比低的原因，國內樹脂基復合材料用碳纖維仍需大量進口。涉足碳纖維研制生產的單位數量多，低水平無序擴張愈演愈烈，產業陷入投入依賴陷阱，真正具有競爭力和可持續健康發展的碳纖維龍頭產業尚未形成。圖7為國內近期碳纖維企業的擴產計劃。

圖7 不同碳纖維廠商的擴產計劃

2.2 碳纖維樹脂基復合材料制造工藝裝備落后，自動化程度低，大規模工業化生產成套工藝與裝備研發能力不足

國內碳纖維樹脂基復合材料結構應用以跟蹤替代為主，自主設計應用能力較弱，自動化成型工藝的應用比例不足20%。復合材料設計和工藝技術落后使復合材料性能離散大、減重效率和成品率低、成本高，已經成為制約復合材料應用的突出問題。

國內碳纖維樹脂基復合材料關鍵制造裝備總體處于以引進為主，研仿為輔的狀況，部分裝備如熱熔預浸機、纏繞機、熱壓罐、熱壓機的設計制造取得了一定突破，基本能夠滿足復合材料制造的要求。復合材料自動鋪放設備、預浸料自動拉擠設備的研制也取得了重要進展，但在科研和生產中發揮主要作用的還是進口裝備。

2.3 碳纖維樹脂基復合材料設計與應用水平不高，高端領域應用前景不明

國內碳纖維樹脂基復合材料應用水平與發達國家存在明顯的差距。國外研制的B787、A350等大型客機復合材料用量達到了50%以上。國內研制的ARJ21支線客機復合材料用量不足2%，正在研制的C919復合材料用量僅達10%左右，且大部分構件主要直接從國外進口預浸料制造生產。樹脂基復合材料在大型客機等民用航空領域難以形成規模。

雖然國內民用樹脂基復合材料生產量已超過德國、日本和美國，2019年占世界復合材料產量的38%，但這些應用主要處于中低端，附加值低。碳纖維樹脂基復合材料缺乏高端民用領域的牽引，高端復合材料產業前景不明。

3 國內碳纖維樹脂基復合材料產業發展面臨的發展機遇

3.1 國內碳纖維樹脂基復合材料發展需求

國內碳纖維樹脂基復合材料已經初具規模，2019年國內碳纖維復合材料生產量達到58000噸，體育休閑領域碳纖維復合材料生產量達到21000噸左右，建筑、壓力容器、汽車、電子電氣等領域碳纖維復合材料生產量達到10000噸以上，未來這些領域碳纖維復合材料的用量將保持3%～10%的速度繼續增長。

航空航天領域是碳纖維樹脂基復合材料高端應用的重要領域。我國正在研制的CR929寬體客機不但尾翼級次承載結構應用碳纖維增強復合材料，機翼、機身都將采用復合材料，用量超過50%。商用航空發動機的風扇葉片、包容機匣、發動機短艙都需要采用高韌性碳纖維復合材料制造，以提高發動機的推重比。新一代重型運載火箭、可重復使用運載器和新一代衛星導航系統等研制急需T800級和T1000級碳纖維復合材料，以及高強高模M55J級碳纖維復合材料。航空航天領域碳纖維復合材料的應用規模將有明顯的增長。

隨著低風速風場和海上風電大型葉片的發展，碳纖維復合材料在風電領域的用量將持續高速增長。國內主要的葉片制造商：洛陽雙瑞科技、中材科技、重通葉片、明陽風電、中復連眾、時代新材等均在積極推進碳纖維應用。2018年雙瑞科技83.6米的中國最長海上風電葉片下線，由于超長風電葉片承載要求，必須采用了碳纖維大梁，標志著國內風電領域開始應用碳纖維復合材料。2019年風電領域碳纖維復合材料生產量達到

21000噸左右，未來風電領域碳纖維復合材料的產量將進一步快速提升。

國內軌道交通發展處于國際領先水平。更高速度的高速列車、磁懸浮列車對輕量化的要求非常迫切，大量應用碳纖維復合材料是未來減輕列車結構重量的重要發展方向。中國高速列車3500組車如果復合材料使用率達到30%，將產生每年數萬噸的市場規模。

3.2 國內碳纖維樹脂基復合材料產業發展重點

（1）國內碳纖維樹脂基復合材料的發展目標碳纖維

建立符合我國應用需要的碳纖維技術與產品系列，碳纖維性能和價格具有國際競爭

力。突破碳纖維原絲生產技術，形成多元化技術體系；自主研發碳化、石墨化等關鍵設備，降低生產成本，提高產業化水平。高性能碳纖維力學性能達到或超過TORAYCAMX相當水平，滿足國防、國家大飛機、載人航天等重大工程的需求。低成本碳纖維符合拉伸強度2.8GPa、拉伸模量280GPa和斷裂伸長率1%的國際標準，支撐建筑、交通、新能源等戰略性新興產業的發展。在“十四五”末期，碳纖維銷量達到50000噸/年，銷量/產能比達到60%以上。

碳纖維樹脂基復合材料：建立完整的碳纖維樹脂基復合材料自動化制造技術體系，實現復合材料自動鋪放裝備的自主制造，大型復合材料構件自動化制備技術應用比例提高到60%以上；實現T800級碳纖維及其復合材料在武器裝備、大型寬體客機、載人航天等領域的批量穩定應用，主結構應用減重效率達到30%以上，綜合性能具備國際競爭力；研發新一代高強高模高韌碳纖維復合材料，實現在裝備應用的考核驗證。

面向新能源和交通領域的應用需求，全面突破高壓RTM、快速熱壓、快速固化等系列低成本工藝關鍵技術，突破低成本碳纖維復合材料在風電、交通等領域規模應用關鍵技術，構建集碳纖維研制生產、復合材料研制生產、裝備國產化研制、復合材料設計和應用的完整產業鏈條，實現低成本碳纖維復合材料在風電、交通等領域規模應用。在“十四五”末期，碳纖維復合材料在民用領域應用達到80000噸/年以上。

（2）國內碳纖維樹脂基復合材料技術發展重點

a.碳纖維技術發展重點：

1）創新開展高性能碳纖維的研發，建立具有中國特色的高性能碳纖維技術與產品體系，實現碳纖維性能達到或超過TORAYCAMX系列，實現從跟蹤到超越的跨越。

2）突破低成本碳纖維制備關鍵設備和工藝技術，建立千噸乃至萬噸級低成本碳纖維生產線，產品性能符合拉伸強度2.8GPa、拉伸模量280GPa和斷裂伸長率1%國際標準，產品價格具有國際競爭力，支撐碳纖維復合材料在軌道交通、新能源等戰略性新興產業的應用。

3）高強中模高韌碳纖維（T800級）復合材料通過在武器裝備和國產大型客機等的應用考核驗證，實現T800級碳纖維復合材料在航空裝備等批量應用。

b.復合材料技術發展重點：

1）全面突破復合材料自動鋪放裝備和制造技術，建立完整的先進復合材料自動化制造技術體系，實現復合材料自動鋪放裝備的自主制造，大型復合材料構件自動化制備技術應用比例提高到60%以上。

2）突破高性能熱塑性復合材料預浸料和原位固結成型技術、熱塑性復合材料原位反應成型技術，實現高性能熱塑性復合材料在航空裝備和車輛的批量應用。

3）發展真空狀態下模具直接加熱的新型非熱壓罐固化工藝，實現固化能耗和固化工藝成本降低50%以上，改善復合材料零件的固化均勻性和固化變形，開啟高效低成本樹脂基復合材料時代。

4）重點發展1～5min快速固化、高壓RTM、快速熱壓等低成本復合材料制備單元工藝技術，建立基于紡織級腈綸原絲低成本碳纖維復合材料快速制造技術，實現在汽車、風電等領域規模應用的產業集群。

5）發展碳纖維復合材料高效回收技術和回收碳纖維再利用技術，建立碳纖維復合材料回收再利用專用裝備，實現碳纖維復合材料規模化回收利用，支撐碳纖維復合材料在新能源和交通等領域規模應用和綠色發展。

（3）國內碳纖維樹脂基復合材料發展戰略重點

1）形成碳纖維龍頭生產企業，具有規模生產系列高性能碳纖維和低成本碳纖維的能力。高性能碳纖維性能達到或超過TORAYCAMX系列，實現從跟蹤到領先的跨越；低成本碳纖維性能達到國際標準，價格具有國際競爭力。分別建立高性能碳纖維和低成本碳纖維千噸級和萬噸級生產線，成為國際碳纖維最主要供應商之一。

2）建立碳纖維復合材料聯合研發中心，發展碳纖維復合材料新型成型技術和工藝裝備，高性能結構復合材料和結構功能一體化復合材料，引領未來復合材料技術的發展。

3）建立碳纖維復合材料應用產業聯盟，實現航空航天復合材料，風電復合材料，車輛和軌道交通復合材料，海洋工程復合材料的研發與規模生產，形成航空航天復合材料市場規模3000噸/年，風電和軌道交通等復合材料市場規模30000噸/年，成為全球復合材料最主要生產基地。

4 結束語

碳纖維復合材料產業的快速、規模化發展，需要先進完整的復合材料產業技術體系和工藝裝備的支撐。應重點發展碳纖維大規模工業化生產成套工藝與裝備技術，突破碳纖維性能提升和成本控制技術，實現規?；a(chǎn)，滿足國內復合材料發展對碳纖維的需求并參與國際競爭。發展復合材料自動化制造和成套裝備技術，提升復合材料技術和裝備實力，建立先進完整的復合材料產業技術體系。

重點突破風電，車輛和軌道交通等碳纖維復合材料規模化低成本應用技術，實現碳纖維復合材料在高端民用領域的規模化應用，真正把碳纖維復合材料產業做強做大。

碳纖維復合材料產業的持續、健康發展，需要有大量的專業人才支撐。依托相關高校完善學科設置，適當加強機械、紡織、高分子、材料等專業融合，加強跨專業復合型人才培養，在重點企業建立企業技術中心和重點實驗室等高水平開放研究平臺，建立有效的激勵機制與合理有序的人才流動機制，促進人才的快速成長，滿足復合材料產業持續發展對人才的需求。

----------------------------------------------------------------------------------------------------------------------------------------

文章來源于《復合材料學報》

作者：邢麗英、馮志海、包建文、禮嵩明
